毫米波雷达4D目标测试仪

模拟多个角度目标回波点云信息,支持多个工作频段,可广泛应用于雷达研发、硬件HIL在环、整车下线标定、整车ADAS场景测试等领域,具有适配性强、精度高、使用方便等特点。



功能特点


◆适配性强
◆精度高
◆使用方便


性能指标


频率

频率范围 76GHz ~81GHz、60GHz~64GHz、24GHz~25GHz
信号带宽
瞬时带宽 1GHz(24GHz~25GHz)
        4GHz(60GHz~64Ghz)
        1GHz(76GHz~77GHz)
        3GHz(76GHz~79GHz)
        5GHz(76GHz~81GHz)
目标仿真
目标通道数 1~4个(独立角度)
单通道目标数量 4/8/16/32/64
目标类型库 车辆、行人、障碍物、栏杆、隧道、树木等
距离仿真
目标距离 3m~1600m(独立前端 仿真距离)
10m~1600m(阵面 仿真距离)
距离步进 0.01m
距离精度 ±0.02m
速度仿真
速度范围 -720km/h~720km/h
速度步进 0.01km/h
速度精度 ±0.005km/h
RCS动态
动态范围 90dB
功率步进 0.1dB
功率精度 ±0.5dB
角度模拟
角度范围 方位±40°,俯仰±40°(最小阵面单元方位±5°,俯仰±5°,可拼接)
角度步进 0.1°
角度精度 ±0.05°
其他指标
工作电压 AC220V±10%,50/60Hz
设备尺寸(长x宽x高) 37mm(长)×439mm(宽)×213mm(高)
设备重量 18kg
工作温度 -10℃~+55℃
工作湿度 ≤90%
储存温度 -40℃~+70℃
设备控制
手动操作 支持,提供GUI
远程控制 API
操作系统 Windows10 64位

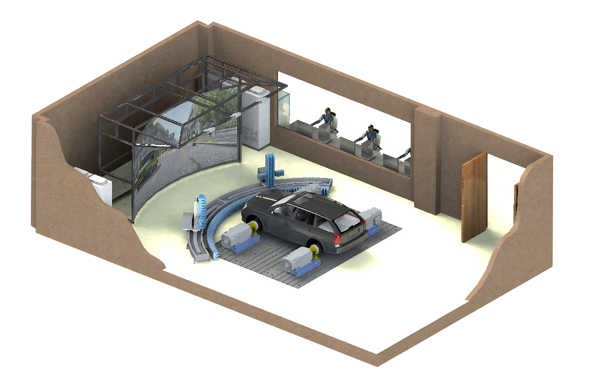

应用案例
